W.Fans系列


W.Fans系列工业大风扇是大王通风自主研发的基于PMSM (Permanent Magnet Synchronous Motor)永磁同步原理的新型HVLS节能超大工业扇,拥有260N.m稳定扭矩,驱动力更强劲、转矩更平稳,达到IE4高效节能标准,节约能耗30%,风扇直径从3.1m至8m,满载风量高达15072m /min,真正做到了终身免维护,无需更换机油、油封。20年可靠寿命设计,W.Fans系列以优异的性能、超低的能耗、超长的寿命,解决更多高大空间通风降温问题。

dawang
DAWANG

10+
安全保障

DAWANG

免维护
电机

DAWANG

15072m³/min
满载风量

DAWANG

8m
风扇直径

DAWANG

1.5kw/h
电机功率

DAWANG

APP操作
简单方便

应用案例

DAWANG
DAWANG
DAWANG
DAWANG
DAWANG
DAWANG

性能参数



W.Fans

Model

W26

W24

W22

W20

W18

W16

W14

W12

W10

Diameter(m)

8

7.3

6.7

6.1

5.5

4.9

4.2

3.6

3.1

Speed (rpm)

0-45

0-55

0-60

0-60

0-70

0-75

0-80

0-90

0-100

Air Volume(m³/min)

15072

13804

11630

9639

7836

6220

4570

3357

2263

Coverage(m²)

2462

2123

1809

1520

1256

1017

804

615

452

Consumption(kw/h)

≤1.2

≤0.8

≤0.6

Weight(kg)

108

92

90

73

63

60

57

42

39

Noise(dB)

≤38

Blade Nos(pcs)

5

Rated power(kw)

1.5

1.1

0.7

Full Load Current(A)

3.2

5.2

3.5

Power supply(V)

380

220

*Custom is available

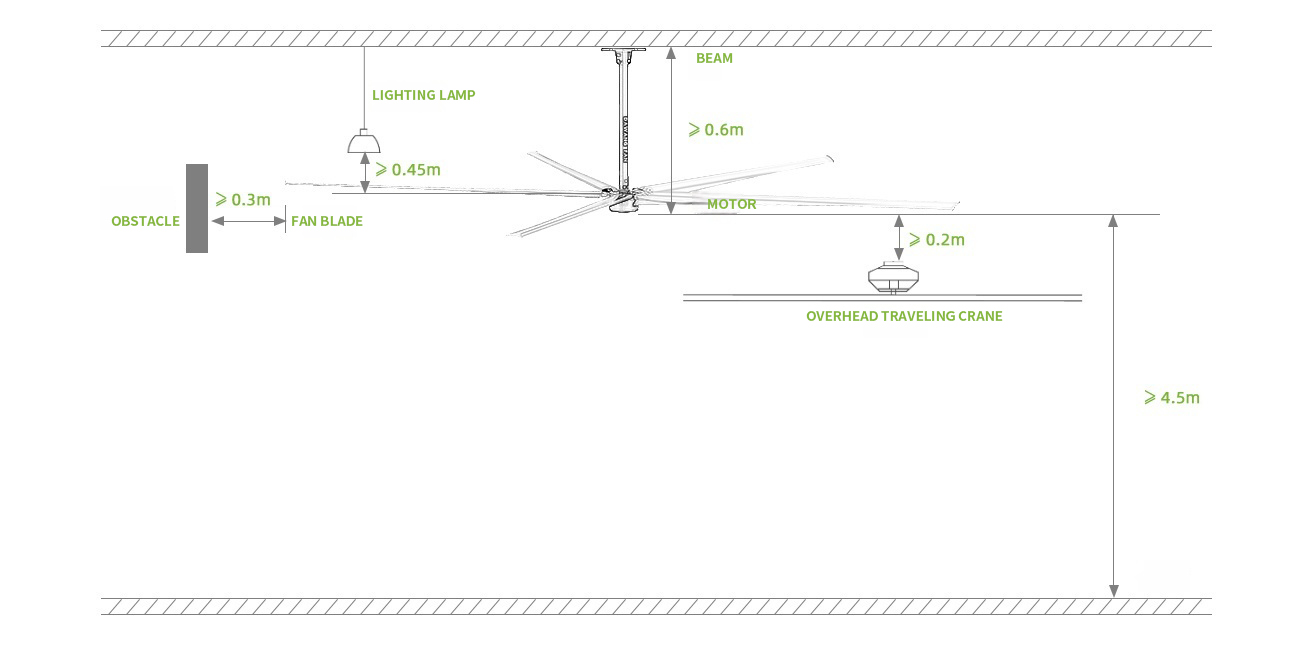

Installation Clearance

w.fans

10+安全保障


DAWANG

流线型变截面叶片设计

应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄、变薄,受力更平衡,送风更均匀,且中心无空洞。

DAWANG

航空级防撞叶片材质

1.5MM厚5052航空铝板,可承受3吨以上拉伸力,超高的材料韧性,确保叶片受到撞击时能够快速变型有效吸收外力,防止叶片断裂的同时,且极大限度避免电机及其它结构件受损。

DAWANG

叶片高强度铆接

每个叶片采用16颗高强度铆钉与缓冲腔体分上下铆接在一起,形成独立面受力,每个铆钉设计承载剪切力为1.5吨。

DAWANG

减振缓冲装置

叶柄与叶片采用减振装置非刚性连接,特有隔振橡胶垫,吸收大部分风扇运行时叶片产生的振动。

DAWANG

防坠盘

法兰盘的“凹”型截面与防坠环“凸”型截面在重力作用下相互咬合钩挂,确保电机法兰盘与电机的可靠连接。

DAWANG

安全环

将5根叶柄与电机上盖连成一体,确保叶柄不会分离坠落。

DAWANG

榫卯式叶柄连接

榫卯连接:叶柄的“凹”型截面与缓冲件“凸”型截面形成关节咬合,消除风扇运行时叶片向外的离心力和风扇启停时的剪切力。

DAWANG

高抗拉强度叶柄材质

6061-T6叶柄,高强度,高硬度,可达HB90度以上,具有良好的抗腐蚀性,可承受205MPa抗拉强度。

DAWANG

钢丝绳缠绕保护

每个叶片采用16颗高强度铆钉与缓冲腔体分上下铆接在一起,形成独立面受力,每个铆钉设计承载剪切力为1.5吨。

DAWANG

钢丝绳平衡保护

四根钢丝绳利用平衡原理与建筑物牵引固定,确保风扇整机不受外力及气流作用晃动及坠落。

DAWANG

异常报警系统

变频控制系统自带过压、过载、缺相等意外保护,遇到异常自动报警并停止风扇运行。

DAWANG

实时监测,主动维保

大王智能远程控制系统,实时监测设备运行参数、电机温升及设备水平度。

dawang

动力系统: PMSM永磁同步电机

1.更强劲:260N.m惊人扭矩,驱动力更强劲、转矩更平稳;
2.更高效:独特外转子大扭矩设计,更高控制精度;
3.更节能:节约能耗30%,达到IE4高效节能标准,达到GB30253-2013国家能效新一级标准;
4.终身免维护:完全密封,无需更换润滑油、油封等配件,省去大笔后期保养费用;
5.更静音:38db超低音量,耳边只有风的声音;
6.温升低:电机温升低于35℃,寿命更长!

控制系统:矢量变频控制

1.更平稳:新一代高可靠性IGBT模块,电机矢量算法及电流抑制处理方式,启动更平稳;
2.更静音:高达16KHZ的载波频率,加速、减速、运行全程无任何电磁噪音;
3.更可靠:PCBA三防漆处理,持久耐用;
4.平滑再启动:扇叶未完全停止时可实现平滑的再启动功能;
5.25种故障保护:多达25种故障保护功能(过流、过压、欠压、过温、缺相、过载等)。

dawang
dawang

专利叶片:风扇气流部件

1.叶片设计-流线型变截面
应用空气动力学等弦长理论,结合相对线速度原理,叶根到叶尖逐渐变窄(304-186mm)、变薄(43mm-21mm),受力更平衡,送风更均匀,且中心无空洞。
2.叶片材质-航空工业板材
采用5052H32高标号1.5mm航空级铝合金母板,精密数控成型,强度和柔韧性更高,确保不断裂。
3.叶片重量-更轻更安全
每个叶片仅有6.7公斤(7.3m直径,不含缓冲件), 叶片数量少重量轻,减少电机负荷,延长使用寿命,安全节 能。

结构连接:榫卯连接关键部位专利结构设计,保证风扇整体安全:

1.叶片与叶柄连接
榫卯连接:叶柄的“凹”型截面与缓冲件“凸”型截面形成关节咬合,消除风扇运行时叶片向外的离心力和风扇启停时的剪切力;
横向螺杆紧固,与风扇运行轨迹同向,不受直角剪切力,确保叶片不断裂,从根本上消除二次伤害的安全隐患。
2.叶柄与轮毂连接
通过台阶式凹凸截面相互咬合将叶柄与轮毂/电机形成一体,运用整体结构承受风扇运行时的离心力,所有紧固件不受力。
3.电机与法兰盘连接
安全环:将5根叶柄与电机上盖连成一体,运用结构咬合方式,实现整体结构受力;
防坠盘:法兰盘的“凹”型截面与防坠环“凸”型截面在重力作用下相互咬合钩挂,确保电机法兰盘与电机的可靠连接。

dawang

W.FANS - 适用的应用场合

厂房车间 / 物流仓储 /健身房 / 体育馆 / 室内运动场 / 练功房 / 会展中心 / 4S店 / 产品集散市场 / 大型商场与超市 / 企业写字楼的前厅 / 别墅 / 食堂 / 博物馆 / 大型户外商业活动租赁 / 大型游乐场 / 动物植物园 / 儿童游乐场 /火车站 / 高铁站 / 汽车站 / 地铁站 / 候机楼……
